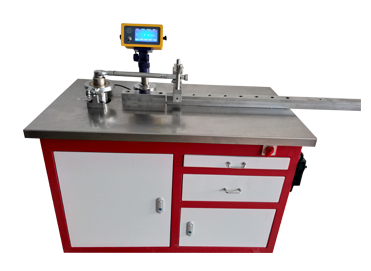

电动加载扭力扳手检定仪 LN3000 10-3000N.m

注：本仪器采用伺服电机加精密星型减速机构驱动传感器旋转加力装置，工作省力、系统误差小、运行平稳、检测数据更精确。

一.简介

LN系列扭力扳子检定仪是一款能够检测多种静态扭矩工具的高端扭矩测试设备。融入了多项增强性能的研发成果和人性的设计理念，简单易用，操控方便，安全防护，让检测工作得心应手。优化的结构设计，控制精准的加载系统，优良的稳定性、重复性、抗干扰性，可满足检测过程的各项要求，提高工作效率，降低操作者的工作强度，适用于各大中型企业、计量院（所）、高铁等对扭矩检测设备更新换代的需求。

二.特点

 1、测量范围：正反向2-1000Nm（配置10N.m、50N.m、200N.m、1000 Nm 4个传感器，也可根据客户要求配置传感器）；

 2、整机基本显示误差：±1%（可提供整机精度±0.3%）；

 3、采用全彩色点阵式高精度液晶显示仪表，显示画面汉化处理，操作通过触摸屏完成，附带计算机数据处理  系统；

 4、显示仪表可匹配4个传感器。显示仪表具有3种国际扭矩计量单位可自由切换；

 5、计算机数据采集、处理、存储、查询、打印等功能；

 6、采用伺服电机加精密星型减速机构驱动传感器旋转加力装置，工作起来更省力、系统误差小、运行平稳、检测数据更精确；

 7、通过电子手轮加载或卸载，可调节加载或卸载的速度，有过载报警提醒功能；

 8、传感器快速更换，无需工具；

 9、转换接头种类数量齐全，快速更换；

 10、设计标准 按照《JJG797-2013扭矩板子检定仪检定规程》要求；

 11、工作台尺寸：长1630mm、宽680mm、高850mm ；

 12、显示方式：峰值保持和连续显示两种；

13、电源：AC220V±10%，50HZ。

三.系统组成和各部件名称

      1、显示仪表  2、传感器  3、加力臂  4、滑块  5、控制柜  6、电源开关  7、电子手轮

注：

1、不可检测超过量程范围最大值的120%的负荷!

2、更换传感器后一定要更改仪表量程设置，加载前务必确认无误！

3、更换传感器时，一定要注意传感器的输出插头位置和信号线，保证在整个加载过程中不碰触其他部件，信号线处于自由状态。

特别提醒：传感器只能旋转一定的角度，安装时应使传感器输出接头置于合适位置，电子手轮加载卸载时防止传感器转角过大，以免损坏传感器！！！

四.检定仪技术规格

1﹑测量范围:

量程A：200.00N.m ～ 1000.0N.m

量程B：40.0N.m  ～ 200.0N.m

量程C：10.00N.m ～ 50.00N.m

量程D：2.000N.m ～ 10.000N.m

2、测量精度:±1%（可提供整机精度±0.3%）

3﹑报警值设置范围：  满量程范围内

4﹑使用条件

(a)环境温度:0～40℃

(b)相对湿度:≦80%RH

(c)供电电源:AC 220V ±10% 50Hz
